聚结脱水滤油机

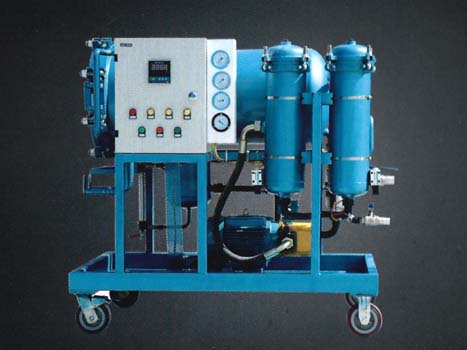

![]() 聚结脱水滤油机 |
聚结脱水滤油机简介
聚结脱水滤油机由颗粒过滤系统、聚结系统、分离系统和排水系统四部分组成。
颗粒过滤系统采用高效滤材作过滤介质,超大过滤面积设计,可有效地滤除极细微的颗粒杂质,使油品达到很高的清洁度。
聚结系统由一组聚结滤芯组成,聚结滤芯采用了独特的极性分子结构,油液中的游离离子及乳化水在通过滤芯后被聚结成较大的水滴再依靠重力的作用沉降至储水罐内。
分离系统的分离滤芯由特殊的疏水材料制成,油液通过滤芯时,水珠被挡在滤芯的外表面,相互聚结直至因重力作用沉降至储水罐内。
排水系统:分离出来的水分储存在储水罐内,当界面高度到达设定值时。打开阀门将水排出,直至降到下液面,关闭阀门,停止排水。
聚结脱水滤油机的应用
聚结脱水滤油机适用于汽轮机油机变压器油的净化,液压润滑系统油的除水及除杂质过滤,以及接入液压润滑系统全面提高系统的清洁度。

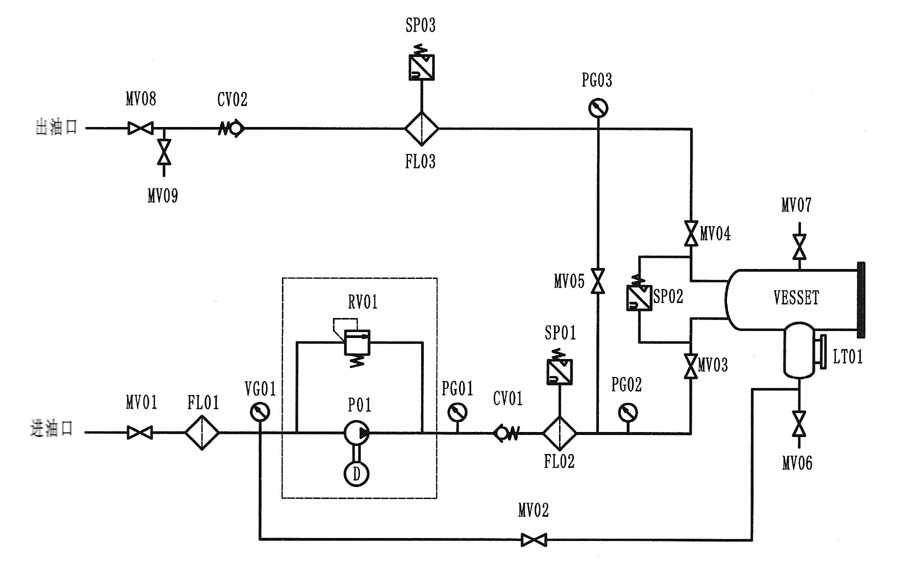

聚结脱水滤油机的液压原理图
聚结脱水滤油机的技术参数
型号 | LYC-J25-*/** | LYC-J50-*/** | LYC-J100-*/** | LYC-J150-*/** | LYC-J200-*/** | LYC-J400-*/** |
额定流量L/min | 25 | 50 | 100 | 150 | 200 | 400 |
额定压力MPa | 0.6 | |||||
原始压力损失 | ≦0.1 | |||||
粗过滤精度μm | 100 | |||||
一级过滤精度μm | 10、20 | |||||
二级过滤精度μm | 3、5 | |||||
>滤后含水量ppm | ≦100 | |||||
>滤芯更换压差 | 0.2MPa | |||||
>推荐使用粘度 | 10-120cSt | |||||
工作温度 | 25-80摄氏度 | |||||
电机功率KW | 0.75 | 1.1 | 2.2 | 4.0 | 5.5 | 13 |
电压V | AC380V三相,50Hz | |||||
重量Kg | 150 | 200 | 300 | 520 | 860 | 2860 |
外形尺寸mm L*B*H | 1200*800*1250 | 1350*800*1400 | 1740*980*1450 | 1800*1000*1540 | 1840*1050*1780 | 3180*1600*2000 |
注:*为精过滤器的精度,如003为3微米
**为所适用的介质。省略:一般液压油;BH:水-乙二醇;V:磷酸酯液压液
介质粘度>100cSt需要增加加热装置。
