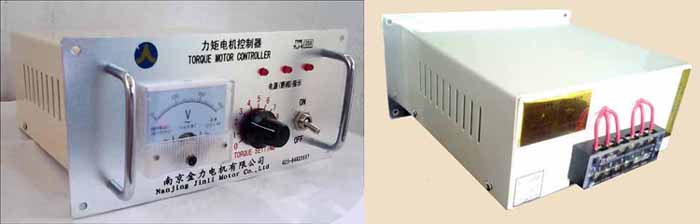

YLJ-K 力矩电机控制器

力矩电机控制器的原理

参考国内外同类产品最新技术，我们研发的YLJ-K系列力矩电机控制器，由集成电路和进口可控硅模块组成，无触点运行。采用软启动和锯齿波叠加高频振荡信号移相触发可控硅的原理，控制力矩电机输出力矩和转速， 以满足不同设备工艺、不同产品规格的生产要求。另外，特别为PLC自动化程序控制系统设计了0-10V DC信号输入的开环力矩电机控制器，有整体式和分体式可供不同安装形式的选择。

0-10V DC信号输入接线板

力矩电机控制器的特色与特长

1.软启动，输出电压延时1~3秒，慢慢升压，减少对电机的电流冲击，平稳启动运行。

2.使用单圈电位器，可均匀平滑的调节输出电压。

3.设置电压负反馈电路，使传动系统运行更稳定。

4.集成电路，全半导体化可控硅模块，双晶闸管等优化结构，实现了控制器的高灵敏度、宽调节范围，输出力矩自动跟踪调节，低压时过载能力强，电压调节平稳、节能、使用维护简单。

力矩电机控制器的使用条件

环境温度：-25℃~+50℃

相对湿度：＜90%（20℃±5℃）

海拔高度：不高于1000m

工作电压：三相交流380V±10%，PLC开环控制0~10VDC

电源频率：50Hz±1(也可特殊定制）

无足以影响到控制器的腐蚀性气体和导电粉尘等介质。

安装位置无明显的振动和冲击。

力矩电机控制器的安装尺寸

备注：请按力矩电机铭牌标注最大（堵转）电流并适当放大余量选用。
