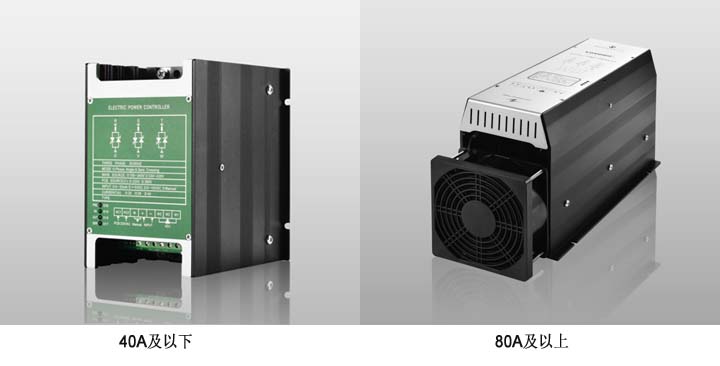

LJK-B系列力矩电机控制器
![]() |
LJK-B力矩电机控制器原理简介
LJK系列力矩电机控制器由先进的集成电路和进口可控硅模块组成,具有无触点运行、调整范围宽、性能稳定、经济实惠等优点,是替代自耦式调压器匹配力矩电机调压、调速的理想调控器,全系列加装快速熔断器,防止短路电流过大造成对SCR的损害,故具有效率高、对邻近电网干扰小等特点。
SCR力矩电机控制器的基本原理是通过控制信号输入,去控制串在主回路中的SCR(晶闸管)模组,改变主回路中正弦波每个正半波和负半波的导通角来控制电压的大小,进而可调节输出电压和功率大小,达到调节力矩电机电压和速度的目的。控制器一般是由控制板加上主机(主回路)组成。
LJK-B力矩电机控制器的特色与特长
1、接线简单:排除了以往控制器分相序或电机一定要接中心点的要求,只要将三相电源线接到输入端,输出三根线接在力矩电机上,力矩电机即可正常工作。
2、操作方便:输出电压直观,特别适合远程控制。
3、输出电压稳定:LJK型控制器能自动补偿电源电压波动(即有自动稳压的作用),这样就会延长力矩电机的使用寿命和提高产品的合格率。
4、体积小,重量轻,耗电少。由于该控制器采用了集成电路,很大的缩小了它的体积和重量,方便用户安装,耗电量只有自耦式电量的30%。
力矩电机控制器的使用条件
环境温度:-25℃~+50℃
相对湿度:<90%(20℃±5℃)
海拔高度:不高于1000m
无足以影响到控制器的腐蚀性气体和导电粉尘等介质。
安装位置无明显的振动和冲击。
LJK-B力矩电机控制器的技术参数
1、控制输入信号类型
电流输入:4~20mADC
电压输入:1~5VDC或0~10VDC
手动输入:10K电位器
2、负载额定电压范围
220V:220VAC±10%50Hz
380V:380VAC±10%50Hz
3、短路、过流保护系统
保护动作:当电流超过额定电流的130~150%时,快速熔断器熔断。
动作时间:<20ms
复位:更换快速熔断器
4、散热器超温保护系统
保护动作:当散热器温度超过75℃时,输出切断。
动作时间:<20ms
5、绝缘阻抗:最小20M 500VDC
6、绝缘强度:2000VAC 1分钟(220V); 2500VAC 1分钟(380V

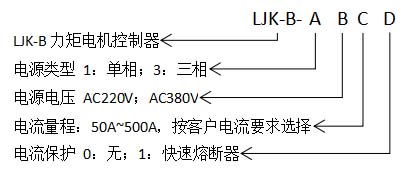

LJK-B力矩电机控制器的型号标示

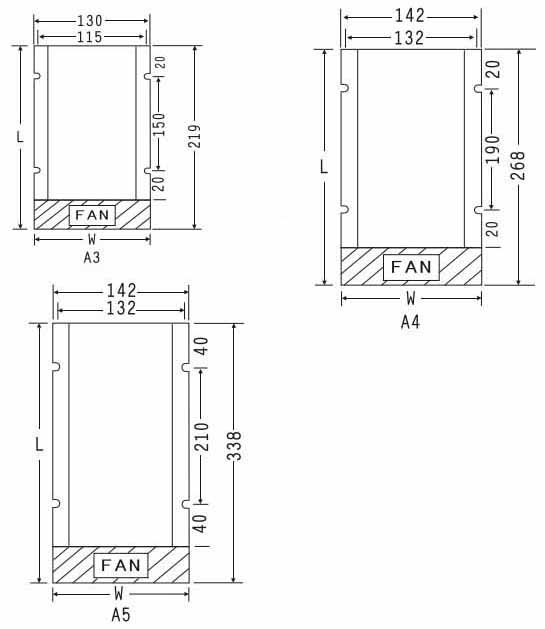

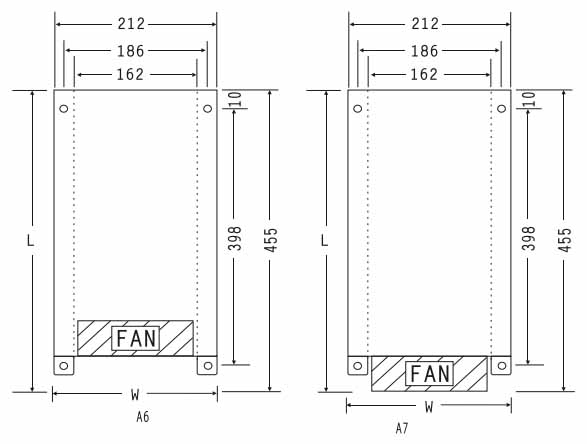

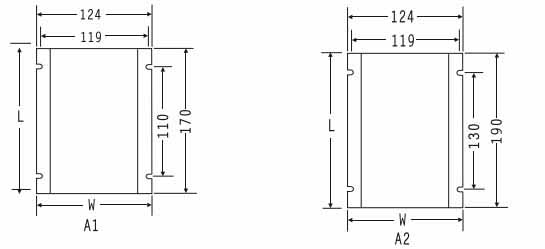

LJK-B力矩电机控制器的安装尺寸
