TK系列微型力矩电动机

微型力矩电动机

微型力矩电动机的特色与特长

此系列力矩电机外形尺寸较小,且具有力矩电机的大起动转矩与下垂特性,可在转速-转矩特性的全领域使用。

1. 通过改变力矩电机的施加电压,可调节转矩。力矩电机的转矩 与施加电压的2次方成正比变化,因此,如负载与施加电压改变时,则转速也发生变化。

2. 此力矩电机也可作为制动使用。当力矩电机受到与电机旋转方向相反的外力时,通过反向旋转也可获得制动力,此制动特性称为反向制动。

3. 此力矩电机也适用于卷取作业。对输出物体连续进行一定速度固定张力卷取时,卷框直径加倍,则转矩也变为2倍,速度则减半。

4. 此力矩电机可在转速-转矩特性的全领域使用,并能够堵转运行,适用于物体需要静止转矩,以及负载驱动在工程结束时趋向堵转状态的用途。

微型力矩电动机的应用范围

TK系列微型力矩电动机是一种具有软机械特性的新型电动机。适用于需卷绕、开卷(放线)、制动、调速、紧固、压推、恒定加压等专业机械设备。

1. 卷取 力矩电机的下垂特性适用于以一定速度、一定张力进行卷取的用途。

2. 压推 在堵转状态或接近于堵转的低速运行也可获得稳定的转矩,因此适用于压推运行。

3. 张力(制动) 力矩电机的下垂特性适用于以一定速度、一定张力进行卷取的用途。

4. 紧固 在堵转状态或接近于堵转的低速运行也可获得稳定的转矩,因此适用于固定螺丝的用途。

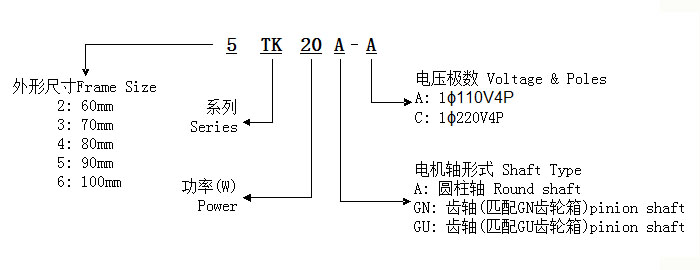

微型力矩电动机的型号标示

微型力矩电动机型号标示

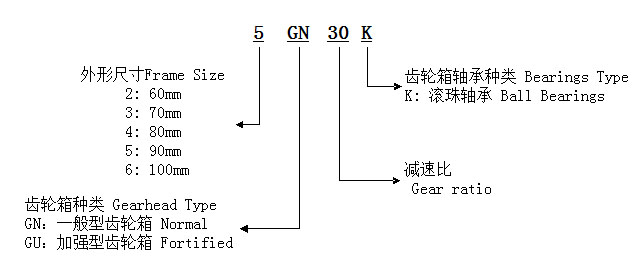

减速箱型号标示

减速箱型号标示

微型力矩电动机的使用条件

环境温度:-10℃到+40℃

海拔高度:<1000M

电源电压:220V/110V

电源频率:50Hz

温升:75K

绝缘等级:B级

工作方式:S9

防护等级:IP54

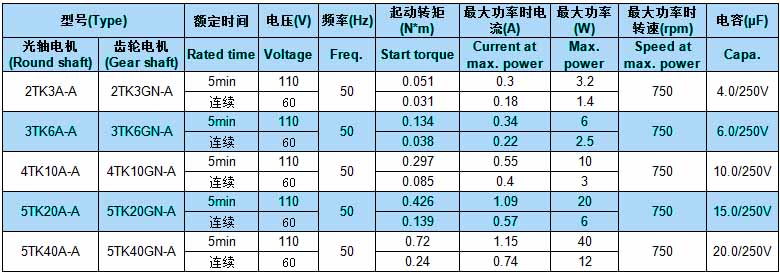

微型力矩电动机的技术参数(110V/50Hz)

微型力矩电动机参数表

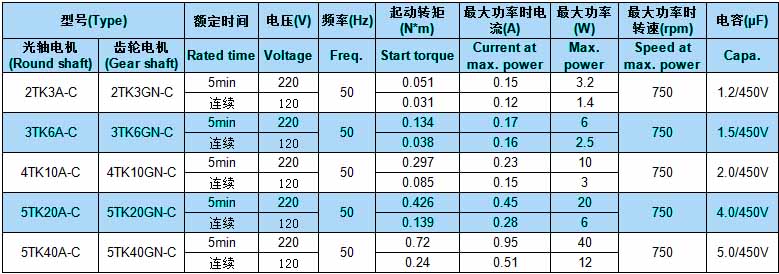

微型力矩电动机的技术参数(220V/50Hz)

微型力矩电动机参数表

微型力矩电动机的安装尺寸

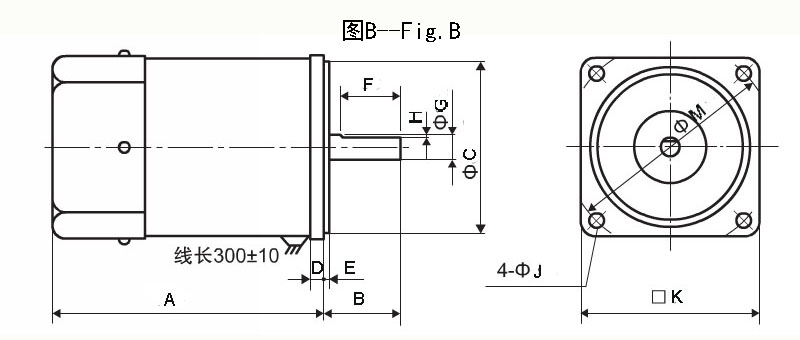

电机尺寸

微型力矩电动机尺寸一 微型力矩电动机尺寸二 微型力矩电动机尺寸三

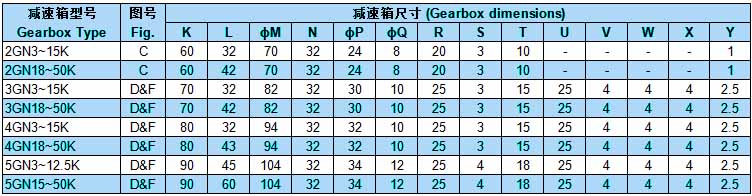

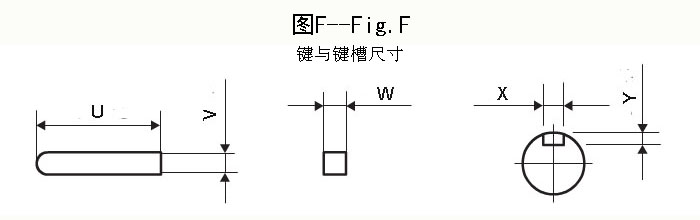

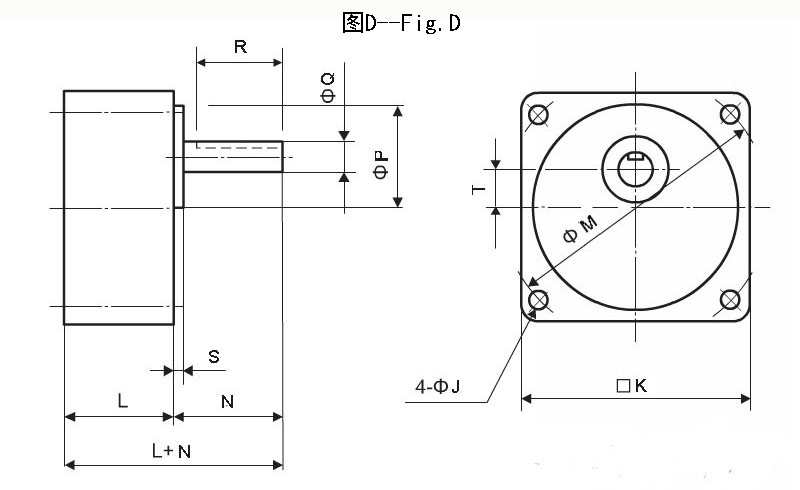

减速箱尺寸

减速箱尺寸一 减速箱尺寸二 减速箱尺寸三 减速箱尺寸四

减速箱速比与转速

理论最大转速(r/min)500416300200116150120100837560504130
减速比33.657.591012.515182025303650
