液压过滤器切换阀的基本信息

大流量液压过滤器切换阀广泛应用于液压大流量双筒过滤器如黎明SDRLF-2600、SDRLF-3900等过滤器。传统过滤器切换阀在过滤器进出油口异向排布，切换动作时，内部偏心块会在转动90°时封堵进出口。此时会给后续设备造成截流或脉冲，若是高位供油，甚是会形成断流停机的风险。在生产过程中，老式切换阀结构虽然简单，但加工难度高，加工精度难以保证，极易造成密封不严。同时该结构阀杆单向受力，致使法兰密封偏心，极易造成泄露。

针对上述情况，我公司开发出新型双筒切换阀。此切换阀具有加工简单，维修方便，密封效果好，不旁通内漏，异向不截流等特点。经过用户的实际使用，均获得了极满意的效果。

液压过滤器切换阀的性能与用途

液压过滤器切换阀安装于液压系统低压管路或回油管路中，滤除工作介质中的固体颗粒及胶状物质，有效控制工作介质的污染度。

LYPD系列液压过滤器切换阀可通过六通活塞转阀快速切换，实现不间断工作，转阀活塞直线运动，保证密封，阻力小，开启灵活。

滤芯上装有旁通阀，并可根据需要装配压力表或压差发讯器。

滤芯过滤材料分别采用复合纤维、木棉定型滤纸、不锈钢编制网。

过滤器壳体材料为低碳钢，也可根据需要采用不锈钢加工。

液压过滤器切换阀的技术参数

工作介质：矿物油、乳化液、水-乙二醇、磷酸酯液压液（木棉定型滤纸仅适用于矿物油）

工作压力：1.6MPa

工作温度：0-110摄氏度

发讯器发讯压差：0.2MPa

旁通阀开启压差：0.3MPa

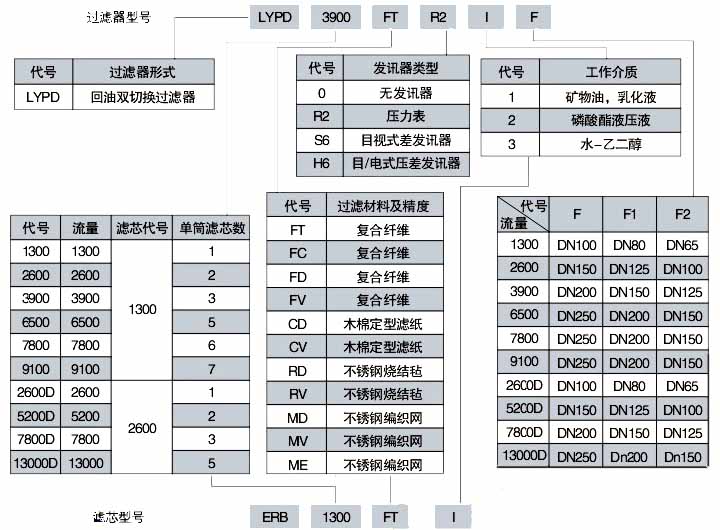

液压过滤器切换阀的型号

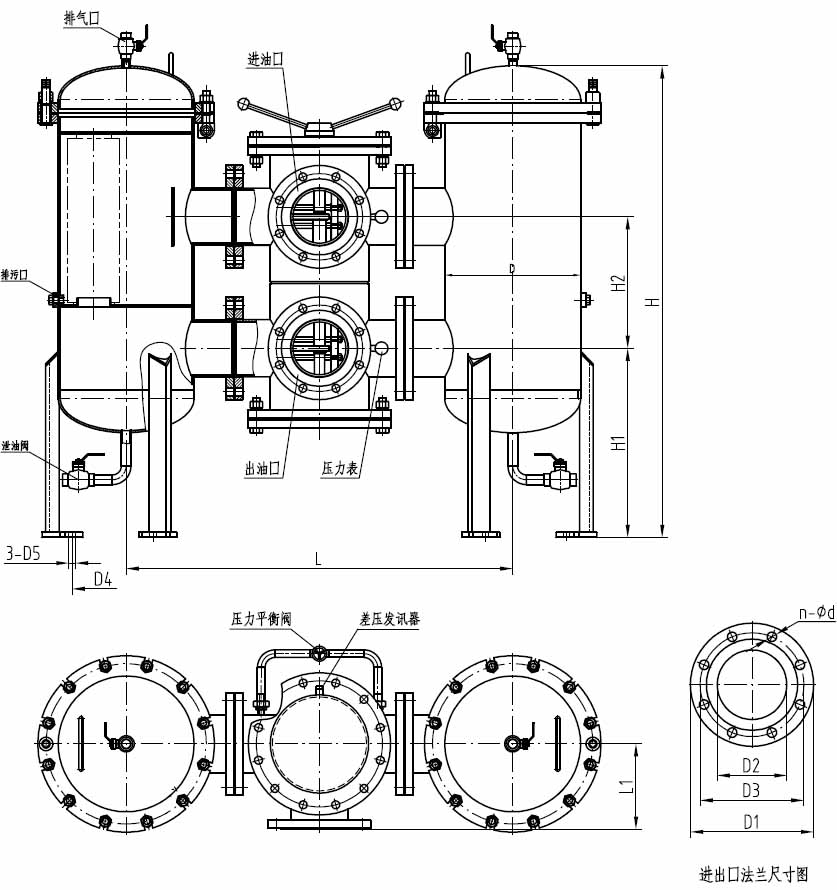

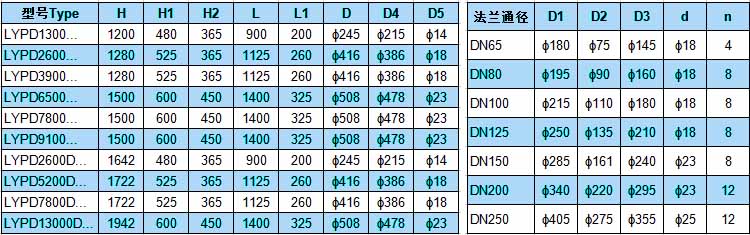

液压过滤器切换阀的尺寸
