力矩电机的选型

力矩电机的适用是否正常,在很大程度上决定于型号是否恰当,通常,选型遵循下述二原则。

1. 电机的正常负载(输出)力矩应选其额定(堵转)力矩的5/9到8/9,例如一力矩电动机的堵转力矩为25牛*米,他的正常使用输出力矩应选为25*(5/9)到25*(8/9),即13.9到22.2牛*米。

2. 电机正常负载的转速应选其同步转速的1/3到2/3,例如:六级电机的同步转速为1000转/分,它的负载转速应选为1000*(1/3)到1000*(2/3)即333到666转/分。

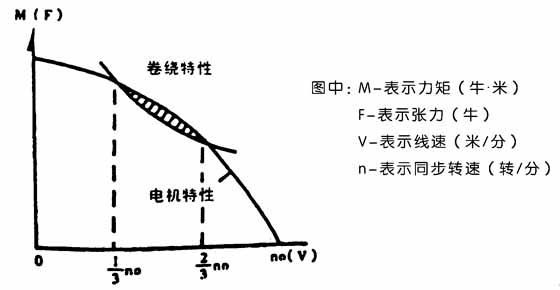

上述二原则亦可用下图曲线表示。电机特性(力矩-转速)曲线与绕卷特性(张力-线速度)曲线相交之间的阴影部位。能同时适应二特性的最佳区域。


根据上图为求得最佳卷绕特性的转速应用范围-即空盘时的高转速和满盘时的低转速与卷径比(空盘直径:满盘直径)的关系如下表:


力矩电机卷绕时的输出力矩计算,下式可供参考:


式中:F - 最大卷绕张力(牛)

D - 最大卷径即满盘直径(米)

i - 传动减速比

ni - 减速装置效率,一般0.85,堵转时取1

k - 换算系数,堵转时取1,满卷转速的1/3时取0.8,满卷转速的2/3时取0.55
